Корпорация ТЕХНОНИКОЛЬ предлагает Вам новый продукт — пластиковую водосточную систему. Этот продукт разработан специально с учетом новых потребностей рынка и повышенными требованиями к качеству.

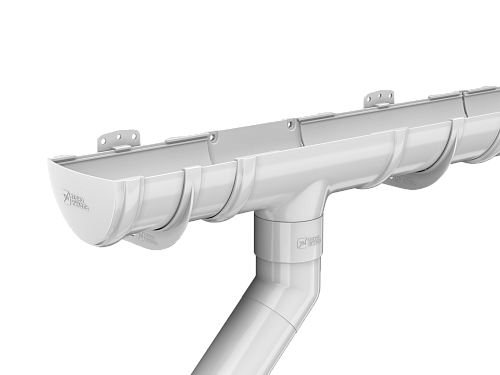

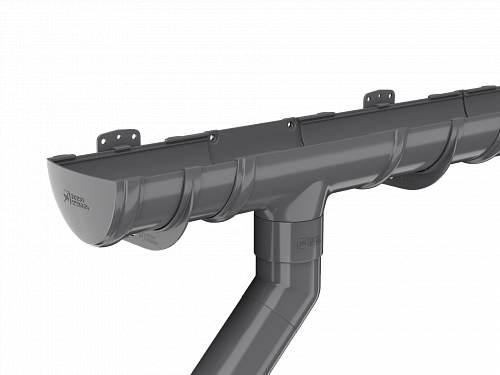

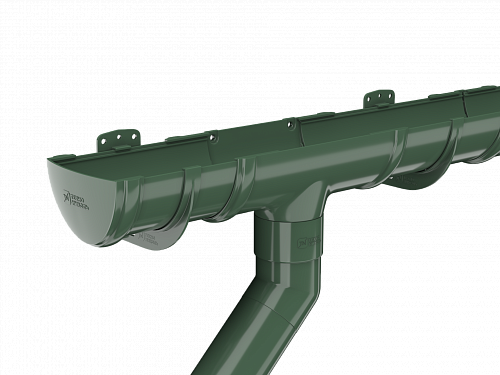

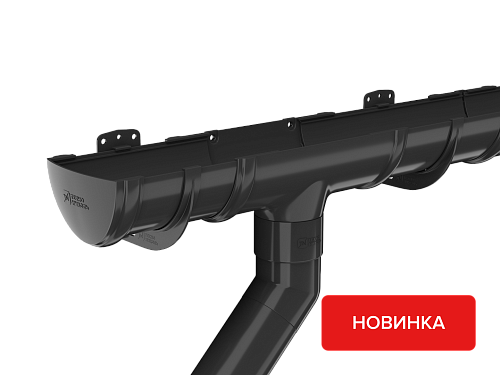

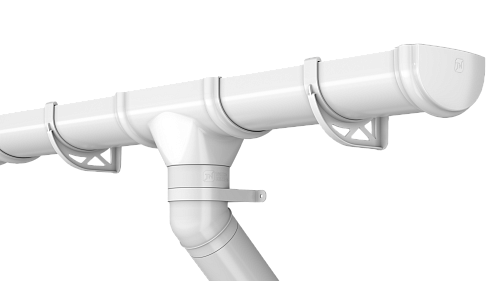

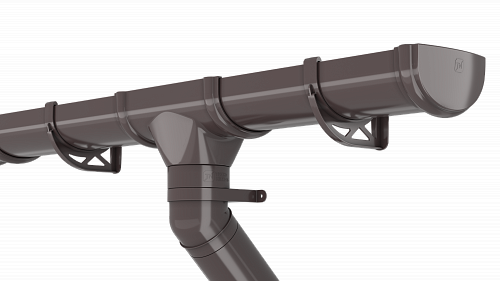

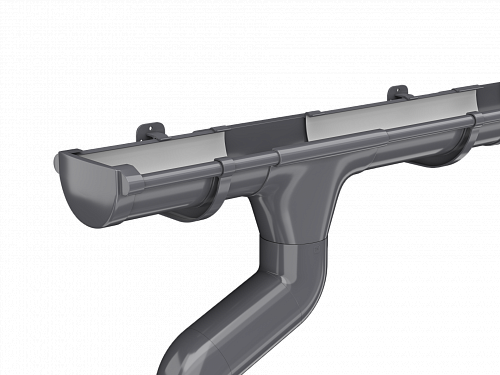

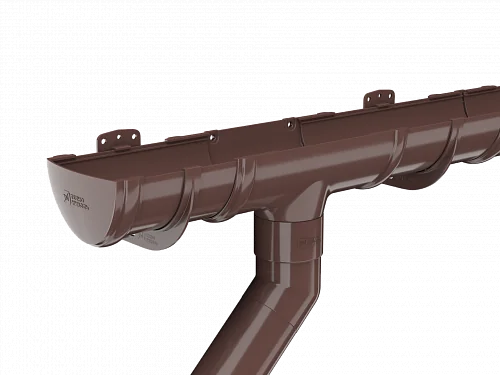

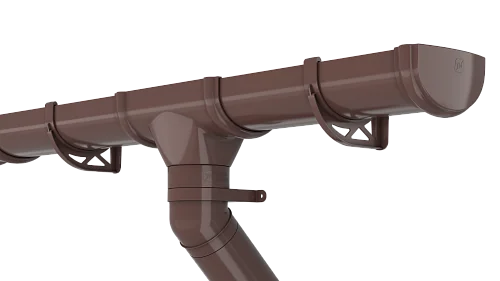

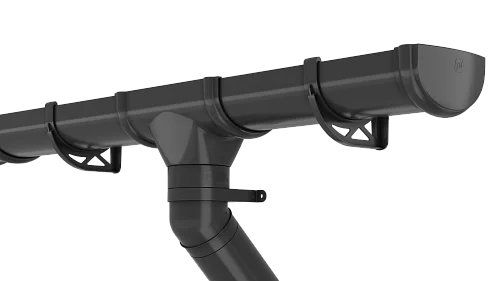

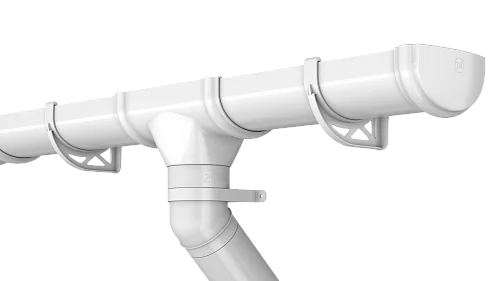

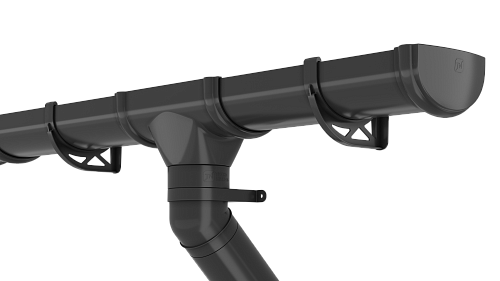

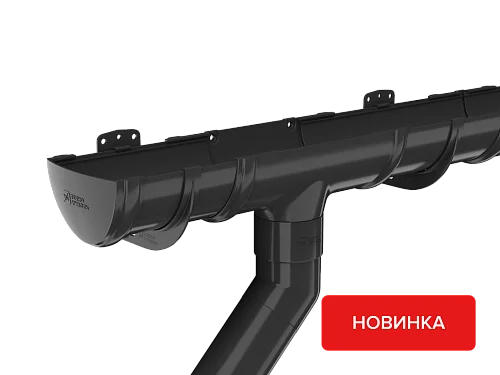

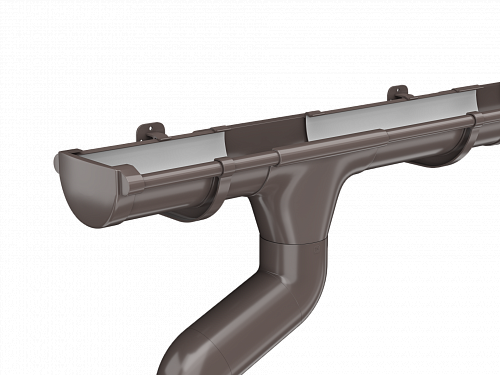

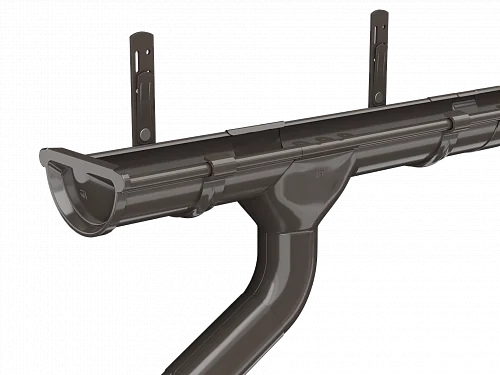

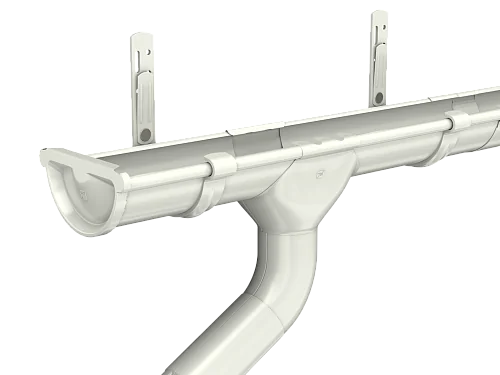

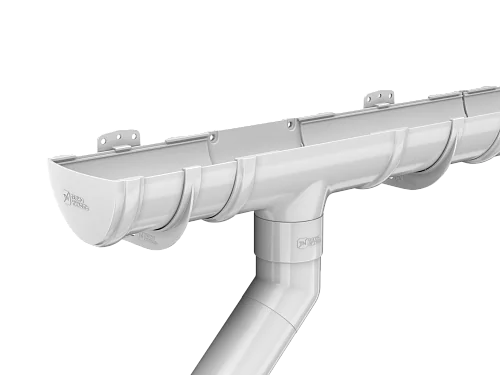

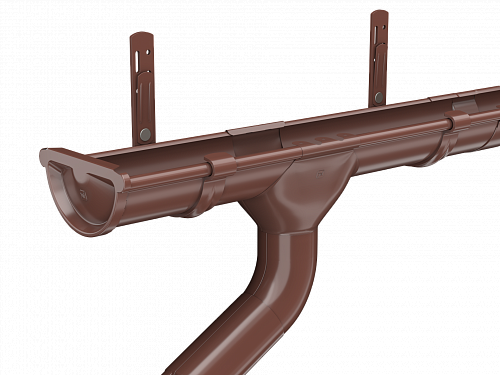

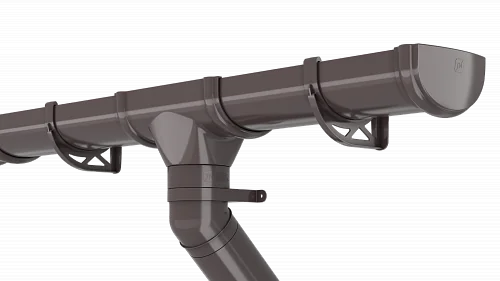

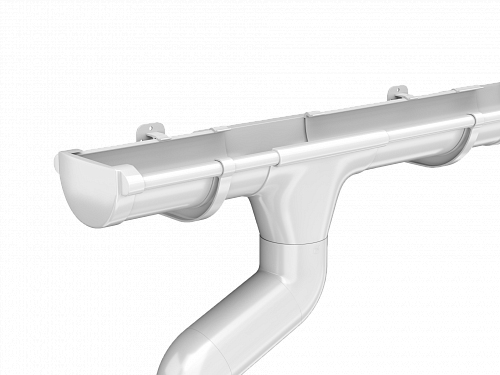

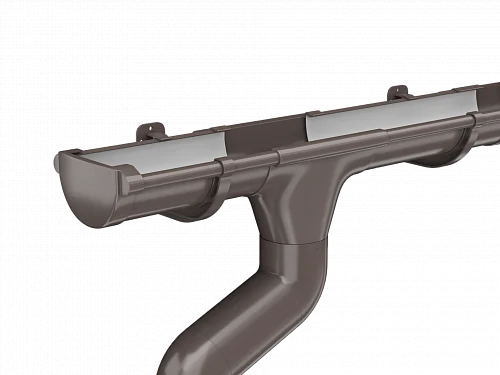

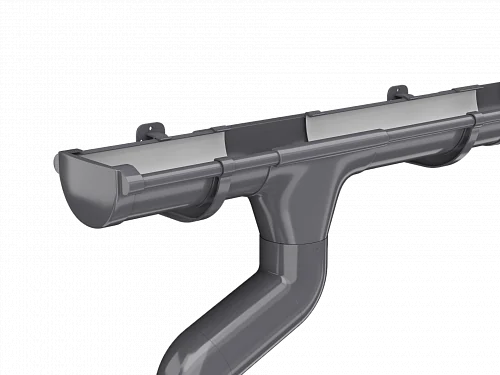

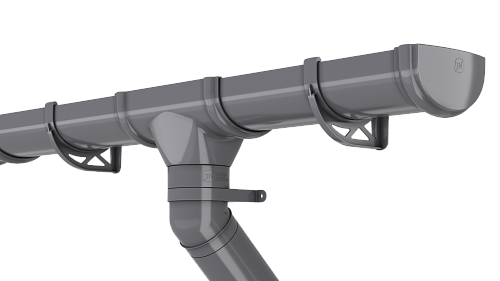

Пластиковая водосточная система ТЕХНОНИКОЛЬ представляет собой полукруглую систему (D желоба — 125 мм, D трубы – 80 мм), произведенную из высококачественного ПВХ. Обладает отличными характеристиками, выдерживает российские морозы, имеет высокую устойчивость к УФ-излучению и к различным агрессивным воздействиям, и прежде всего – не подвержена коррозии. Применяется для эффективного сбора дождевой и талой воды с кровли. Предназначена для применения в коттеджном и малоэтажном строительстве. Легкий и быстрый монтаж, а также имеются специально разработанные крепления, позволяющие уменьшить количество кронштейнов.
Схема водосточной системы
Заглушка желоба
Устанавливается на торцах желоба. Конструкция обеспечивает постоянную фиксацию, герметичность и жесткость желоба
Водосточный желоб (1,5м)
Предназначен для сбора дождевой воды с кровли. Желоб фиксируется на кронштейнах, установленных с промежутком 600–900 мм и обеспечивающих уклон 1 см на 3,5 м.
Угол универсальный 135 градусов
Используется для изменения направления потока воды, монтируется на внешних и внутренних углах кровли.
Соединитель желоба
Предназначен для соединения водосточных желобов между собой. За счет наличия резинового уплотнителя обеспечивается герметичное соединение.
Водосточный желоб (1,5м)
Предназначен для сбора дождевой воды с кровли. Желоб фиксируется на кронштейнах, установленных с промежутком 600–900 мм и обеспечивающих уклон 1 см на 3,5 м.
Водоприемная воронка
Служит для соединения желобов и трубы в целых отводы воды из водосборной в водосливную систему.

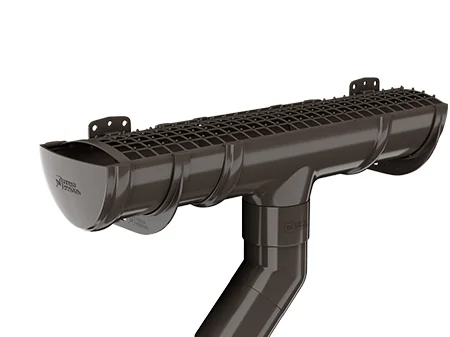

Защитная решетка
Служит для предотвращения засора водосточной системы. Не пропускает в водосливную систему листья и крупные засоры
Колено трубы 135 градусов
Предназначено для изменения направления стока по трубе. Также применяется для обхода архитектурных элементов фасада
Хомут крепления трубы
Предназначен для фиксации трубы к фасаду
Соединительная муфта
Обеспечивает герметичное соединение водосточных труб, компенсирует температурное расширение.
Водосточная труба (1,5 м)
Организует вертикальный сток дождевой воды.
Водосточный слив
Обеспечивает отвод воды из водосточной системы на землю.
Удлинитель кронштейна прямой
Предназначен для удлинения кронштейна
Удлинитель кронштейна прямой
Предназначен для удлинения кронштейна
Удлинитель кронштейна боковой
Предназначен для удлинения кронштейна.
Ассортимент
Водосточный желоб 1.5м
Предназначен для сбора дождевой воды с кровли. Желоб фиксируется на кронштейнах, установленных с промежутком 600–900 мм и обеспечивающих уклон 1 см на 3,5 м.
Цвет
Полезная площадь, м.кв. 15
Длина, мм 1330
Ширина, мм 2,5 ± 0,5
Водосточный желоб 3м
Предназначен для сбора дождевой воды с кровли. Желоб фиксируется на кронштейнах, установленных с промежутком 600–900 мм и обеспечивающих уклон 1 см на 3,5 м.
Цвет
Полезная площадь, м.кв. 15
Длина, мм 1330
Ширина, мм 2,5 ± 0,5
Защитная решетка
Служит для предотвращения засора водосточной системы. Не пропускает в водосливную систему листья и крупные засоры
Цвет
Полезная площадь, м.кв. 15
Длина, мм 1330
Ширина, мм 2,5 ± 0,5
Водосточный слив
Обеспечивает отвод воды из водосточной системы на землю.
Цвет
Полезная площадь, м.кв. 15
Длина, мм 1330
Ширина, мм 2,5 ± 0,5
Соединитель желоба
Предназначен для соединения водосточных желобов между собой. За счет наличия резинового уплотнителя обеспечивается герметичное соединение.
Цвет
Полезная площадь, м.кв. 15
Длина, мм 1330
Ширина, мм 2,5 ± 0,5
Хомут универсальный(хомут с дюбелем) 180мм
Хомут с дюбелем — предназначен для крепления водосточной трубы на необходимом от фасада расстоянии.
Цвет
Полезная площадь, м.кв. 15
Длина, мм 1330
Ширина, мм 2,5 ± 0,5
Хомут универсальный(хомут с дюбелем) 140мм
Хомут с дюбелем — предназначен для крепления водосточной трубы на необходимом от фасада расстоянии.
Цвет
Полезная площадь, м.кв. 15
Длина, мм 1330
Ширина, мм 2,5 ± 0,5
Кронштейн пластиковый
Предназначен для крепления желоба на кровлях с любой доской либо в комплекте с удлинителем без лобовой доски.
Цвет
Полезная площадь, м.кв. 15
Длина, мм 1330
Ширина, мм 2,5 ± 0,5
Хомут крепления трубы
Предназначен для фиксации трубы к фасаду
Цвет
Полезная площадь, м.кв. 15
Длина, мм 1330
Ширина, мм 2,5 ± 0,5
Угол универсальный
Используется для изменения направления потока воды, монтируется на внешних и внутренних углах кровли.
Цвет
Полезная площадь, м.кв. 15
Длина, мм 1330
Ширина, мм 2,5 ± 0,5
Угол универсальный 135
Используется для изменения направления потока воды, монтируется на внешних и внутренних углах кровли.
Цвет
Полезная площадь, м.кв. 15
Длина, мм 1330
Ширина, мм 2,5 ± 0,5
Водоприемная воронка
Служит для соединения желобов и трубы в целых отводы воды из водосборной в водосливную систему.
Цвет
Полезная площадь, м.кв. 15
Длина, мм 1330
Ширина, мм 2,5 ± 0,5
Водосточная труба 1.5м
Организует вертикальный сток дождевой воды.
Цвет
Полезная площадь, м.кв. 15
Длина, мм 1330
Ширина, мм 2,5 ± 0,5
Водосточная труба 3м
Организует вертикальный сток дождевой воды.
Цвет
Полезная площадь, м.кв. 15
Длина, мм 1330
Ширина, мм 2,5 ± 0,5
Заглушка желоба
Устанавливается на торцах желоба. Конструкция обеспечивает постоянную фиксацию, герметичность и жесткость желоба.
Цвет
Полезная площадь, м.кв. 15
Длина, мм 1330
Ширина, мм 2,5 ± 0,5
Колено универсальное
Предназначено для изменения направления стока по трубе. Также применяется для обхода архитектурных элементов фасада
Цвет
Полезная площадь, м.кв. 15
Длина, мм 1330
Ширина, мм 2,5 ± 0,5
Соединительная муфта
Обеспечивает герметичное соединение водосточных труб, компенсирует температурное расширение.
Цвет
Полезная площадь, м.кв. 15
Длина, мм 1330
Ширина, мм 2,5 ± 0,5
Кронштейн желоба
Используется для монтажа желоба водостока на карнизе кровли. Крепится непосредственно к стропильной системе кровли до монтажа кровельного покрытия.
Цвет
Угол желоба регулируемый
Цвет
Удлинитель кронштейна боковой
Предназначен для удлинения кронштейна.
Цвет
Удлинитель кронштейна прямой
Предназначен для удлинения кронштейна.
Цвет
Пристенно-поворотный отлив
Пристенно-поворотный отлив позволяет оформить примыкания ската кровли к вертикальной стене здания.
Цвет

Шаг 1: Подготовка основания

Итак, начнем разбор технологии монтажа кровли из мягкой черепицы с подготовки основания. Обратите внимание, что при возведении стропильных конструкций важным моментом является надежное закрепление стропильных ног. Также советуем обратить внимание на обработку дерева защитными составами.


Шаг 2. Устройство контробрешетки

Первоначально устанавливается контрбрус под размер листа ОСБ.

Шаг 3. Устройство контробрешетки

Далее устанавливаются промежуточные бруски.

Шаг 4. Устройство сплошного основания. Разбежка швов

Основанием фасадной плитки ТЕХНОНИКОЛЬ HAUBERK служат деревянные поверхности толщиной не менее 9 мм. Основание должно быть сухим, сплошным и жестким.

Для зданий без цоколя необходимо обработать нижнюю часть деревянного основания на высоту 150 мм специальными составами на основе оксида меди типа НЕОМИД 430 либо его аналогами для увеличения срока службы конструкции.

Листы ОСБ монтируются со смещением между рядами, «в разбежку», для обеспечения жесткости в местах стыков.

Между листами ОСБ оставляется зазор 2-3 мм для исключения температурных расширений.

Шаг 5. Устройство сплошного основания. Проемы

Для уменьшения риска повреждения Фасадной плитки HAUBERK на углах оконных и дверных проемов (места концентрации напряжений) рекомендуется производить распил листов буквой «Г». Отходность при этом исключается за счет применения обрезков между основными панелями.

Шаг 6. Устройство сплошного основания

Перед монтажом фасадной плитки следует внимательно осмотреть поверхность фасада и устранить все видимые дефекты.

Шаг 7. Разметка поверхности

Перед укладкой фасадной плитки ТЕХНОНИКОЛЬ HAUBERK необходимо нанести на поверхность основания разметочные линии, которые играют роль направляющих и помогают выравнивать фасадную плитку по горизонтали и вертикали.

Шаг 8. Установка цокольного отлива

Для зданий и сооружений с цоколем необходимо предусмотреть установку отлива. Установка отлива начинается с угла дома. Сначала крепится предварительно подрезанный под прямым углом элемент отлива, затем с нахлестом 50 мм монтируют оставшуюся часть цоколя здания или сооружения.

Шаг 9. Монтаж фасадной плитки

Для минимизации тонального дисбаланса перед применением следует перемешать содержимое 5–6 упаковок в случайном порядке. Перед монтажом необходимо удалить силиконизированную пленку с фасадной плитки, закрывающую липкий слой.

Шаг 10. Установка стартовой полосы

Монтаж первого ряда фасадной плитки ТЕХНОНИКОЛЬ HAUBERK начинается от угла дома с отступом от края 5–10 мм. У фасадных плиток, используемых для устройства первого ряда, отрезают «лепестки».

Шаг 11. Монтаж первого и последующих рядов

Каждый гонт фасадной плитки ТЕХНОНИКОЛЬ HAUBERK прибивается на 8 гвоздей.

Шаг 12. Совмещение рядов

Перед монтажом фасадной плитки следует внимательно осмотреть поверхность фасада и устранить все видимые дефекты.

Шаг 13. Монтаж плитки вокруг проемов

Часть рядовой плитки, выходящая в проем, подрезается с помощью кровельного ножа. Затем монтируют металлический уголок внешний ТЕХНОНИКОЛЬ HAUBERK и отливы.

Шаг 14. Монтаж внешнего уголка сверху проема

Для исключения затекания воды под металлический уголок вверху проема, фасадную плитку монтируют поверх уголка. Лепестки плитки аккуратно подрезают.

Шаг 15. Крепление металлических уголков

Крепление металлических планок осуществляется с двух сторон саморезами с шагом 300 мм. После крепления планок саморезами и придания более эстетичного вида саморез обмазывается Клеем-адгезивом HAUBERK и посыпается посыпкой с фасадной плитки.

Шаг 16. Оформление внешних углов

Рядовая плитка, выходящая на внешний угол, подрезается так, чтобы расстояние от ее края до грани угла было 5–10 мм. При устройстве внешних углов используются металлические уголки внешние ТЕХНОНИКОЛЬ HAUBERK. Уголки укладываются снизу-вверх с нахлёстом ~5 см и крепятся с двух сторон специальными саморезами с шагом 300 мм.

Шаг 17. Оформление внутренних углов

Рядовая плитка, выходящая на внутренний угол, подрезается так, чтобы расстояние от ее края до грани угла было 5–10 мм. При устройстве внутренних углов используются металлические уголки внутренние ТЕХНОНИ-КОЛЬ HAUBERK. Уголки укладываются снизу-вверх с нахлёстом ~5 см и крепятся с двух сторон специальными саморезами с шагом 300 мм

Шаг 18. Оформление примыкания к карнизу

Закончить монтаж фасадной плитки обрамлением примыкания к карнизу наиболее удобным вариантом.

Шаг 19. Использование клея HAUBERK

Склеивание фасадной плитки обеспечивается за счет прогрева липкого слоя плитки строительным феном и прижима к нижележащему ряду. В случае, если не получилось обеспечить приклеивание плиток между собой, то следует проклеить каждую плитку двухкомпонентным клеем-адгезивом 88 ТЕХНОНИКОЛЬ HAUBERK либо его аналогом.

Скачать инструкцию PDF, 3.94 Мб

Видео-инструкция

Непредвиденных сложностей с установкой водостоков можно избежать,
устанавливая их до укладки кровельного покрытия.

  • 1Соблюдение температурного режима при установке. Пластиковый водосток монтируют при температуре выше +5°С.
  • 2Желоба устанавливают с уклоном в сторону ливнеприемника. Величина уклона как правило 3–5 мм на 1 метр.
  • 3Установка держателей желоба на одинаковом расстоянии. Расстояние между кронштейнами для пластикового водостока максимум 50–60 см. Торцевая заглушка желоба и угол поворота должны находиться от кронштейна на расстоянии не более 20 см.
  • 4Край кровли должен приходиться на 1?3–1?2 желоба. При этом желоб находится ниже условной линии, продолжающей кровлю.
  • 5Пластиковые водостоки режут при помощи пилы с мелкими зубьями (ножовка или пила по металлу), а для отверстий используют ножницы по металлу. Кромки реза пластикового водостока зачищают напильником или наждачной бумагой.
  • 6Крепление водосточной системы к стене здания достаточным количеством хомутов. Труба должна находиться на расстоянии 3–8 см от стены здания. Изгиб трубы формируют при помощи коленей.
  • 7Соединять элементы пластиковой трубы нужно с учетом зазора для компенсации линейного расширения.
  • 8Слив монтируют на расстоянии 25 см от земли или 15 см от отмостки.
